鋼筋鐓粗直螺紋連接工藝標準
1適用范圍
本工藝標準適于現澆鋼筋混凝土結構中鋼筋直徑為16~ 40mm的熱HRB335，HRB40級
豎向或水平鋼筋的連接施工。
標準型套筒用于正常情說下連接鋼筋。加長型套筒用于轉動鋼筋較困難的場合，通過轉
動套筒連接鋼筋，擴口型套筒用于鋼筋較困難對中的場合。異徑型套筒用于連接不同直徑的
鋼筋。正反絲扣型套筒用于兩端鋼筋均不能轉動而要求調節軸向長度的場合。加鎖母型套筒
用于鋼筋完全不能轉動，通過轉動套筒連接鋼筋，用索姆鎖定套筒。
2施工準備
2.1材料要求
2.1.1鋼筋:鋼筋的級別(牌號)、直徑必須符合設計要求及《鋼筋混凝土用鋼第2
部分熱軋帶肋鋼筋》GB1499.2-2007標準、《鋼筋混凝土用余熱處理鋼筋》GB13014的要求，
應有出廠證明及復試報告。鋼筋應平直、無損傷:表面沒有裂紋、顆粒狀或片狀老銹。
2. 1.2 鋼套筒:對HRB335級鋼筋，采用45號優質碳素鋼;對HRB400級鋼筋，采用45
號經調質處理或用其性能不能低于HRB400鋼筋性能的其他鋼種,應符合《優質碳素結構鋼》
GB/T699標準及JGH107的有關規定，應有廠家提供的對應型式檢驗報告和質量證明資料。
套簡表面沒有裂紋，螺牙飽滿，無其他缺陷。
2.2主要機具
鋼筋懶粗機、銅筋套絲機、螺紋環規(通規、止規)、專用扳手及管鉗、矽輪切割機、
鋼筋切斷機、尺、卡具、鋼絲刷、鋼筋支架、鐓粗模具等。
2.3作業條件
2.8.1操作工人(包括套絲的工人)必須經專門培訓，并經考試合格后持證上崗。
23.2鋼筋鐓粗機、套絲機經檢查和空車調試合格.運轉正常,其技術參數滿足使用要
求。
2.3.3橫具已具備，確認橫具上有相對應的需鐓粗鋼筋規格標記,滿足銅筋微粗要求。
2.3. 4接頭位置符合設計要求及施工規范的規定。
2.3.5鐓粗直螺紋套簡外觀檢查合格。
3操作工藝
3.1工藝流程
鋼筋下料→冷鐓擴粗→切削螺紋→絲頭檢驗-→ 戴塑料保護帽- >運送至現場-→鋼筋接
頭工藝檢驗-→連接施工→-→質量檢查
產品型號 | HDCJ-4050S |
機用電源 | 三相380V 四線50HZ |
電機功率（銅芯） | Y132M －11KW |
加工范圍 | 12－－50mm |
油泵流量 | 15L/min |
油缸工作行程 | 150mm |
液壓泵額定壓力 | 16MCY14-1 31.5Mpa 46#液壓油
|
整機重量 | 1200KG |
外形尺寸 | 1400*950*1750mm |

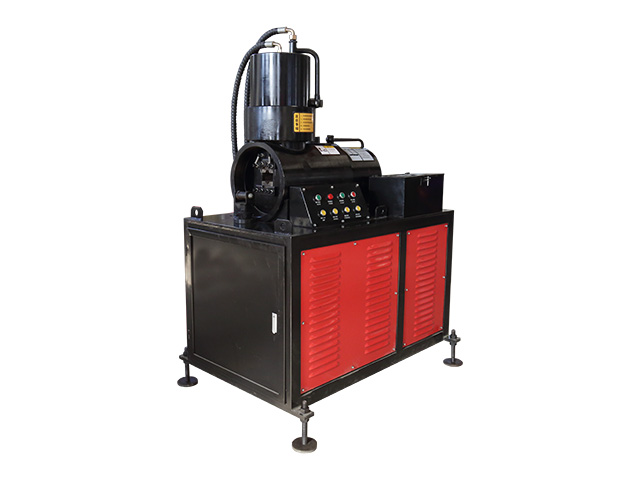

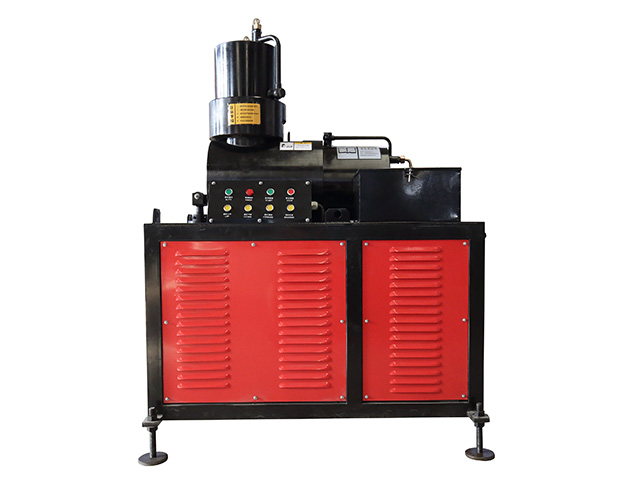

HDCJ-50S型全自動雙缸鋼筋鐓粗機床廣泛用于跨海大橋鋼筋鐓粗加工；
機床采用11KW電機，大流量液壓泵，大流量液壓閥，保證加工流暢，質量穩定；
